تعمیر سیستم برق خودروی دیگنیتی

خودروی دیگنیتی به دلیل بهره گیری از قطعات الکترونیکی پیشرفته و ساختار سیستم برق پیچیده، ممکن است پس از مدتی استفاده با مشکلاتی در حوزه برق و الکترونیک مواجه شود. وقتی سیم کشی خودرو دچار ضعف شود، فیوزها به درستی عمل نکنند، یا یونیت کنترل (ECU) خطا دهد، مالکان یا تعمیرکاران باید به تعمیر سیستم برق دیگنیتی ورود کنند. در این مقاله آموزشی از تعمیرگاه مکانیک چینی، قدم به قدم به شناخت اجزای سیستم برق، علائم خرابی، روش های عیب یابی، مراحل تعمیر و نکات ایمنی می پردازیم تا هم شما به عنوان مالک خودرو و هم تعمیرکار بتوانید با دانش کافی وارد فرآیند شوید و سیستم برقی خودروی دیگنیتی را با اطمینان بهبود دهید.

شناخت سیستم برق دیگنیتی

اجزای اصلی سیستم برق

سیستم برق هر خودرو شامل اجزای کلیدی مانند باتری (ولتاژ کم ولتاژ)، دینام یا آلترناتور، سیم کشی، فیوزها، رله ها، یونیت کنترل الکترونیک (ECU) و اتصال به بدنه (ارت یا گراند) است. در خودروی دیگنیتی نیز همین اصول صادق اند؛ ساختار سیم کشی به صورت شبکه ای از کابل ها، کانکتورها و محافظ ها است تا ولتاژ و جریان مورد نیاز چراغ ها، یونیت ها، سنسورها و موتور را تأمین کند.

نقش ECU، سیم کشی، فیوزها، باتری و دینام

– باتری، منبع اولیه تأمین جریان برای راه اندازی و تغذیه مدارهای الکترونیکی است.
– دینام یا آلترناتور پس از روشن شدن موتور، وظیفه دارد باتری را شارژ کند و سیستم برق خودرو را با ولتاژ مناسب نگه دارد.
– سیم کشی خودرو، مسیر جریان بین اجزا را فراهم می کند؛ کابل های پوسیده یا شُل می توانند باعث افت ولتاژ، اتصالات ضعیف یا قطعی شوند.
– فیوزها و رله ها به عنوان محافظ جریان عمل می کنند تا بار زیاد یا اتصال کوتاه باعث آسیب جدی تر نشود.
– یونیت کنترل الکترونیک (ECU) یا ماژول های کنترل، فرمان سیستم های برقی را دریافت می کنند و با داده های سنسورها، عملکرد مطلوب را تضمین می کنند.

تعامل قطعات با یکدیگر

در خودروهای مدرن مانند دیگنیتی، این اجزا در کنار هم کار می کنند: اگر باتری ضعیف شود، ولتاژ ورود به سیم کشی پایین می آید، فیوزها ممکن است ذوب شوند یا رله ها عمل نکنند، سپس ECU ممکن است خطا ایجاد کند یا عملکرد سیستم قطع شود. بنابراین شناخت کامل ساختار سیستم برق بسیار حیاتی است.

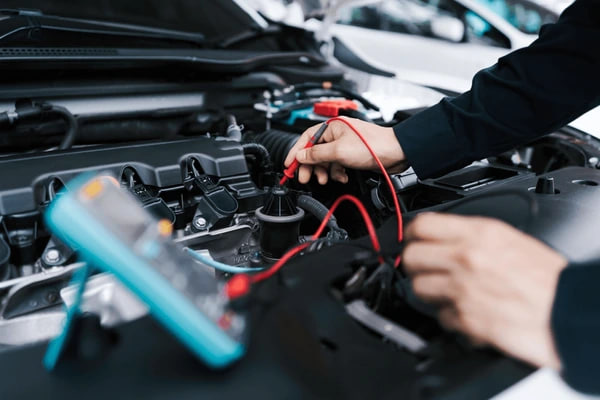

علائم خرابی سیستم برق دیگنیتی

چراغ چک موتور یا خطاهای الکترونیکی

یکی از نخستین علائم مشکلات سیستم برق، روشن شدن چراغ «Check Engine» یا نمایش خطاهایی به صورت هشدار روی نمایشگر است—دلیل آن می تواند ولتاژ ناصحیح، قطعی سنسورها یا اتصالات ضعیف باشد.

روشن نشدن خودرو یا استارت ضعیف

اگر هنگام فشار دادن سوییچ استارت، موتور نمی چرخد یا صدای کافی ندارد، احتمالاً باتری ضعیف یا اتصال باتری به سیم کشی دچار مشکل شده است. مثلاً برای خودرو دیگنیتی، کاربران گزارش داده اند که سیستم استارت‑استاپ کار نمی کند و دلیل آن باتری کاملاً تخلیه یا یکی از سلول های باتری هیبریدی خراب است.

خاموش شدن ناگهانی در حین رانندگی

اگر خودرو به صورت ناگهانی خاموش شود یا برخی مدارها قطع شوند (مثلاً چراغ ها کم نور شوند یا یونیت ها کار نکنند)، ممکن است سیم کشی، فیوز یا اتصال ارت معیوب باشد—در خودرو دیگنیتی گزارش شده که سیم بین دستگیره در و یونیت کنترل دچار خوردگی شده بود.

مشکلات روشنایی، درب ها یا یونیت ها

مثلاً در خودرو دیگنیتی مشاهده شده است که نمایشگر انتخاب دنده کار نکرده است یا پیام «Transport Mode Active» ظاهر شده است که نشان دهنده تنظیمات یا وضعیت خاص برق است.
شناسایی دقیق این علائم باعث می شود از ابتدا به محل درست عیب برسید و زمان و هزینه را کاهش دهید.

روش های عیب یابی سیستم برق

۱. تست باتری با ولت متر

برای شروع عیب یابی سیستم برق، ابتدا باتری را بررسی کنید. ولت متر را به دو سر باتری وصل کنید و ولتاژ را اندازه بگیرید: در حالت خاموش خودرو، ولتاژ باید حدود 12.6 ولت یا بیشتر باشد، و هنگام روشن بودن موتور یا پس از روشن شدن باید حدود 13.8–14.4 ولت نشان دهد (شارژ دینام در حالت عادی). اگر کمتر باشد، باتری ضعیف یا دینام خراب است.

۲. بررسی فیوزها

تمام جعبه فیوزها (معمولاً درون محفظه داشبورد، زیر کاپوت یا کنار موتور) را باز کنید و فیوزهای سوخته یا ذوب شده را پیدا کنید. فیوزها را با مولتی متر یا چراغ تست بررسی نمایید تا اتصال قطع نشده باشد. همچنین مطمئن شوید محل اتصال محکم است و رله های مرتبط عملکرد دارند.

۳. نحوه تست سیم کشی با چراغ تست یا ولت متر

سیم های اصلی مانند کابل منفی (گراند) و کابل مثبت باتری را بررسی کنید. بررسی شود که کابل ها پوسیده، خورد شده یا در مسیر پیچ وخم دچار آسیب نشده باشند. برای مثال در خودرو دیگنیتی، خوردگی سیم بین یونیت و دستگیره ی در منجر به ضعف مدار شده بود. برای یافتن اتصالی با مقاومت بالا، ولتاژ را هنگام روشن بودن مصرف کننده ­ها (مثلاً چراغ ها یا بخاری) اندازه بگیرید. اگر افت ولتاژ زیاد بود، سیم کشی یا اتصال آندرزمین ضعیف است.

۴. عیب یابی یونیت کنترل (ECU) با دیاگ

برای خودروهایی با ECU، استفاده از دستگاه دیاگ مهم است. خطاهایی که ذخیره شده اند را بخوانید و بر اساس کد خطا محل را بررسی کنید. در خودروی دیگنیتی، خطایی مانند «Transport Mode Active» نشان می داد تنظیمات برق در وضعیت حمل ونقل یا نگهداری فعال شده اند که باید با دیاگ ریست شوند. همچنین ولتاژ تغذیه یونیت ها را بررسی کنید: اگر ولتاژ تغذیه یونیت کمتر از حد لازم باشد، حتی بدون خطای واضح، عملکرد سیستم مختل می شود.

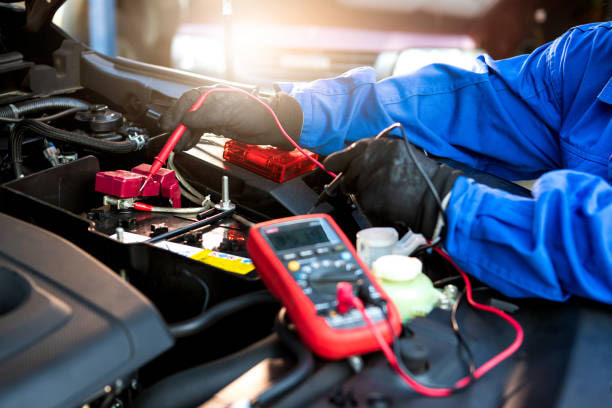

مراحل تعمیر سیستم برق دیگنیتی

تعویض فیوزهای سوخته و رله های معیوب

اگر فیوز یا رله ای سوخته باشد، آن را با نمونه اصلی و با همان آمپر تعویض کنید. دقت کنید که اگر فیوز مجدداً سوخت، باید علت اولیه (اتصال کوتاه، بار اضافه، یا سیم خراب) پیگیری شود تا مشکل دوباره تکرار نشود.

تمیز کردن یا تعویض باتری

اگر باتری ولتاژ مناسبی ندارد یا عمر آن به پایان رسیده است، باید تعویض شود. پیش از آن، اتصالات باتری را باز کرده، محل اتصال (پول ها) را تمیز کنید و از پیچ ­ها بگیرید تا اتصال محکم باشد. در خودرو دیگنیتی، باتری ضعیف یا سلول معیوب در باتری هیبریدی باعث نوسان ولتاژ شد که مشکلات متعددی ایجاد کرد.

ترمیم یا جایگزینی سیم های پوسیده یا خورد شده

اگر سیم کشی دارای خوردگی، فرسودگی یا اتصال ناصحیح است، باید آن بخش را تعویض یا تعمیر کرد. مثال: در خودرو دیگنیتی، سیم بین یونیت کنترل و دستگیره در دچار خوردگی شده بود که باعث ضعف سیستم برق شد. هنگام تعویض، از کابل با مقطع مناسب و عایق ­بندی شده استفاده کنید و اتصالات را با بست یا گیره محکم کنید؛ از عبور سیم در مسیر حرارت بالا یا پیچ زیاد خودداری نمایید.

ریست ECU بعد از تعمیر

پس از تعمیر، یونیت ­های کنترل را با دستگاه دیاگ ریست کنید تا خطاهای ذخیره شده پاک شود و سیستم برق به حالت نرمال بازگردد. در مواردی مانند “Transport Mode Active” در خودرو دیگنیتی نیز، پس از ورود به حالت عادی باید تنظیمات برگردانده شود.

فرض کنید مالک خودروی دیگنیتی هنگام روشن کردن خودرو با مشکل مواجه شده: استارت می خورد، اما موتور روشن نمی شود، سپس چراغ چک روشن می شود و نمایشگر خطای ECU ظاهر می شود. مراحل:

1. تست باتری: ولتاژ 11.8 ولت نشان می دهد باتری ضعیف است → تعویض انجام می شود.
2. پس از تعویض باتری، همچنان خودرو روشن نمی شود → فیوزهای مسیر استارت بررسی و یکی سوخته است → تعویض می شود.
3. باز هم خودرو روشن نمی شود، دیاگ زده می شود و خطای تغذیه ECU گزارش می دهد → سیم کشی مسیر تغذیه یونیت کنترل بازبینی می شود و سیمی پیدا می شود که به خاطر ارت نامناسب ولتاژ افت داشته بود → سیم اصلاح می شود.
4. پس از تعمیر، ECU ریست می شود و خودرو عملکرد کامل می یابد.
   این مثال نشان می دهد اینکه فقط یک قطعه عیب ندارد بلکه تعامل اجزا اهمیت دارد.

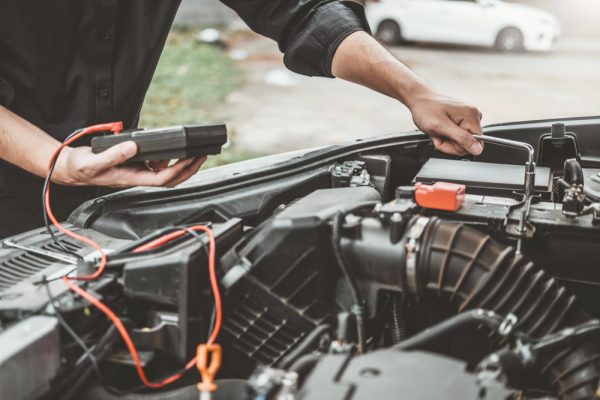

نکات ایمنی و توصیه های تعمیراتی

رعایت اصول ایمنی هنگام کار با برق

– پیش از هرگونه تعمیر، باتری را قطع کنید و از ابزار عایق استفاده کنید تا خطر شوک الکتریکی یا اتصال کوتاه کاهش یابد.
– هنگام بررسی سیم کشی، مطمئن شوید موتور خاموش و سوییچ در حالت “OFF” باشد.
– از دستکش عایق، عینک ایمنی و ابزار مناسب استفاده کنید؛ در محیط های خیس یا نمناک کار نکنید.

استفاده از ابزار مناسب

– ولت متر دقیق، چراغ تست، مولتی متر، ابزار حرفه ای دیاگ، پیچ گوشتی و آچار مناسب لازمه تعمیر برق در خودرو است.
– از ابزارهای عمومی یا نامناسب استفاده نکنید چون ممکن است باعث آسیب شدیدتر به مدار شود.

اهمیت استفاده از قطعات اورجینال

– فیوز، باتری، رله یا سیم کشی جایگزین باید دارای کیفیت مطلوب و ترجیحاً اورجینال یا با استاندارد معتبر باشد تا از بروز مجدد مشکل جلوگیری شود.

مشاوره با متخصص در مشکلات پیچیده

اگر پس از تعویض قطعات و بررسی سیم کشی هنوز مشکل باقی مانده است، توصیه می شود به تعمیرکار متخصص یا نمایندگی معتبر مراجعه کنید—به ویژه در خودروهای مدرن با یونیت های متعدد و شبکه CAN.

نگهداری پیشگیرانه

– هر ۶ ماه یا حداکثر هر ۱۰ ۰۰۰ کیلومتر، وضعیت باتری، سیم کشی ساده (خوردگی یا پوسیدگی)، رله ها و فیوزها را چک کنید.
– از نصب لوازم جانبی بدون توجه به ظرفیت باتری و سیم کشی پرهیز کنید؛ بار اضافه ممکن است سیستم برقی را دچار مشکل کند.
– به نویزهای عجیب، خاموش شدن های ناگهانی یا روشن نشدن موتور به عنوان هشدار توجه کنید و سریع اقدام نمایید.

نتیجه گیری

در این مقاله به صورت جامع با موضوع تعمیر سیستم برق دیگنیتی پرداختیم: از شناخت اجزای سیستم برق، علائم شایع خرابی، روش های عیب یابی دقیق، مراحل تعمیر تا نکات ایمنی و پیشگیرانه. وقتی باتری، سیم کشی، فیوزها و یونیت کنترل را به خوبی درک کنید، می توانید خودتان یا با کمک تعمیرکار، مشکلات برقی خودروی دیگنیتی را با اطمینان تر برطرف نمایید. مجموعه تخصصی تعمیرگاه مکانیک چینی با سابقه ای معتبر در زمینه خدمات برق و الکترونیک خودروهای چینی، آماده ارائه مشاوره و خدمات حرفه ای برای مالکان دیگنیتی و خودروهای مشابه است. نگهداری منظم، توجه به علائم هشدار و استفاده از خدمات تخصصی مانند آنچه مکانیک چینی ارائه می دهد، باعث افزایش عمر و کیفیت عملکرد خودروی شما خواهد شد.

سوالات متداول

۱. چرا خودرو دیگنیتی استارت نمی خورد ولی برق دارد؟

ممکن است باتری ولتاژ داشته باشد اما جریان کافی تولید نکند یا اتصال باتری به سیم کشی یا ارت ضعیف باشد. همچنین فیوز یا رله استارت یا سیم کشی مسیر استارت ممکن است دچار مشکل شده باشد.

۲. هزینه تعمیر سیستم برق دیگنیتی چقدر است؟

قیمت دقیق بستگی به نوع عیب دارد؛ ولی تعویض باتری یا فیوز هزینه نسبتاً پایین دارد، اما اگر سیم کشی، یونیت کنترل یا کار تخصصی نیاز باشد، هزینه بیشتر خواهد شد. با عیب یابی دقیق، از هزینه های اضافی جلوگیری می شود.

۳. آیا امکان عیب یابی ECU دیگنیتی در خانه وجود دارد؟

بخش هایی از عیب یابی مانند خواندن ولتاژ تغذیه، بررسی فیوزها و سیم کشی قابل انجام در خانه هستند اما برای خواندن کدهای خطای ECU یا ریست آن، استفاده از دستگاه دیاگ حرفه ای توصیه می شود.
